الكوفات : شرح حصري

السلام عليكم و رحمة الله

في شرح جديد وحصري للغاية

وفي اطار دورة شاشات LCD و LED  شرح اليوم يندرج ضمن اعطال الشاشات اي البانل و موضوع اليوم هو الكوفات

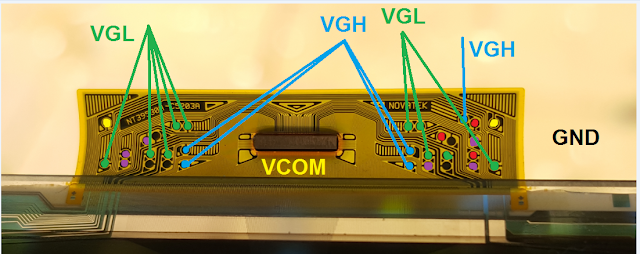

COF  وتعني chip on film اي ايسي ملحوم في قطعة بلاستيكية فيلمية رقيقة ....

في الشاشات عموما يوجد نوعين من الكوفات

- كوفات علوية تتحكم في الخطوط العمودية

- كوفات جانبية تتحكم في الخطوط الافقية

طبيعة عمل البانل و طريقة اشتغال كل بيكسل على حدة يفرض شرط التعامد في هذه الشاشات كما هو موضح في الفيديو

طبعا هذه الايسيهات معرضة للتلف او بالاصح القطع الفيلمية هي الاكثر عرضة للتلف لذلك يجب الالمام بمظاهر اعطال هذه القطع

كما سبق الذكر فالكوفات نوعين كوفات علوية تربط بين المسطرة و البانل و كوفات جانبية تكون على عدة اشكال

- كوفات جانبية بمسطرة

- كوفات جانبية بدون مسطرة

- شيبات جانبية ملحومة في البانل

طبعا من حيث مظاهر العطل الخاصة بالكوف فهي مشابهة في الاشكال الثلاثة

لكن الفرق هو طريقة تتبع العطل

- كوفات المسطرة

•  البداية من التيكون ثم المشط الجانبي ثم المسطرة الجانبية ثم الكوف

- كوفات فيلمية بدون مسطرة

• البداية تكون من التيكون ثم منطقة لحم الكوف بالبانل

- شيبات جانبية

• التيكون وفحص الحواف
